發(fā)布時(shí)間:2018-10-15來(lái)源:辛格林電梯閱讀量:-
當(dāng)前位置:首頁(yè) ? 常見(jiàn)問(wèn)答 ? 干貨|關(guān)于電梯鋼絲繩(下)

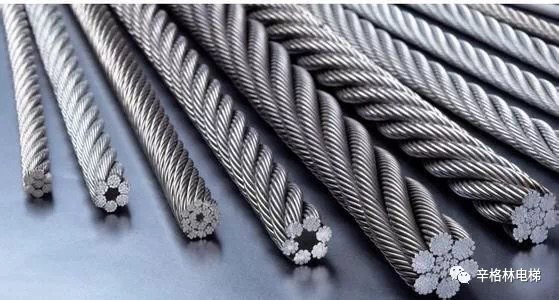

關(guān)于電梯鋼絲繩的報(bào)廢與更換
特別需要注意下列幾點(diǎn):
(1) 鋼絲表面雖未受任何損傷,但斷絲根數(shù)達(dá)到表中對(duì)應(yīng)數(shù)字者應(yīng)報(bào)廢;
(2) 鋼絲表面磨損或腐蝕占直徑的30%時(shí),即使斷絲數(shù)為0亦應(yīng)報(bào)廢;
(3) 表面磨損百分?jǐn)?shù)已達(dá)到,而對(duì)應(yīng)的斷絲數(shù)未達(dá)到者不報(bào)廢;

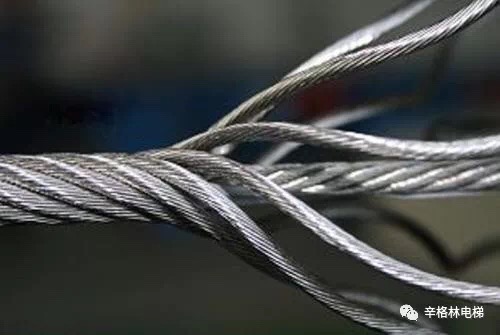

(4) 電梯鋼線(xiàn)繩出現(xiàn)斷股時(shí)應(yīng)報(bào)廢;
(5) 電梯鋼線(xiàn)繩為同向捻繞時(shí),其容許的電梯鋼絲斷裂根數(shù)為表中數(shù)值的一半;(6)捻距的估算:一般以6.5倍繩徑為一捻距,如8X(19)西魯式鋼絲繩8股Φ16mm的捻距約為6.5×16mm=100mm;
(7) 電梯鋼絲繩直徑減少10%應(yīng)報(bào)廢;
(8) 電梯鋼絲繩表面有嚴(yán)重銹蝕、發(fā)黑、斑點(diǎn)、麻坑以及外層鋼絲松動(dòng),必須立即更換;
(9) 更換電梯鋼絲繩時(shí),同組的各電梯鋼絲繩要一同更換;
(10)使用中,若發(fā)現(xiàn)內(nèi)部的潤(rùn)滑油被擠出有如流汗現(xiàn)象時(shí),表示電梯鋼絲繩已達(dá)超載狀態(tài),發(fā)生此現(xiàn)象要立即檢查,找出原因必要時(shí)應(yīng)更換新繩;
(11)保持電梯鋼絲繩的清潔,若發(fā)現(xiàn)表面有沙土等污垢,應(yīng)用煤油擦干凈(嚴(yán)禁用汽油);
(12)對(duì)鋼絲直徑不等的鋼絲繩,斷絲數(shù)是指細(xì)絲而言,一根粗絲相當(dāng)于1.7根細(xì)鋼絲。

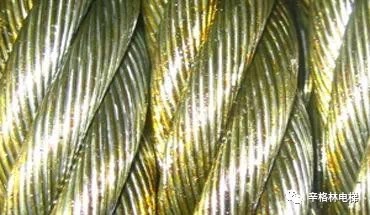

l 鋼絲繩的潤(rùn)滑
一般來(lái)說(shuō),在曳引輪直徑較大,溫度干燥的使用場(chǎng)所,鋼絲繩使用3~5年自身仍有足夠的潤(rùn)滑油,不必添加新油。但不管使用時(shí)間多長(zhǎng),只要在電梯鋼絲繩上發(fā)現(xiàn)生銹或干燥跡象時(shí),必須加潤(rùn)滑油。
l 潤(rùn)滑方法
A. 在鋼絲表面用鬃刷逆鋼絲繩運(yùn)行方向均勻薄涂一次專(zhuān)用的ET稀釋型電梯鋼絲繩脂,或者使用20號(hào)機(jī)油,這種方法的好處是簡(jiǎn)便,不用加熱,涂敷方便,但應(yīng)注重澆油時(shí)不可太多,繩表面能有輕微的滲透潤(rùn)滑即可。不能涂抹鈣基潤(rùn)滑脂。
B. 加熱涂敷。先用鋼絲刷子刷去繩上的污垢和殘留物,并用煤油清擦(嚴(yán)禁用汽油清洗),將潤(rùn)滑油(石墨和凡士林的混合物)加熱到80℃以上涂敷。對(duì)鋼絲繩潤(rùn)滑要適度,表面不能敷油太多。否則,曳引力降低,嚴(yán)重時(shí)平衡不了負(fù)載力矩,出現(xiàn)電梯運(yùn)行失控,造成電梯沖頂、蹾底事故;電梯鋼絲繩在輪槽打滑,如同拉鋸,嚴(yán)重磨損繩槽和鋼絲繩本身。
2 潤(rùn)油滑應(yīng)具備的特征
不帶酸、堿,不含水份,不吸濕氣;在大氣中不易干燥,低溫時(shí)不硬化(龜裂),高溫時(shí)不流失;具有適當(dāng)粘度,以免電梯鋼絲繩運(yùn)轉(zhuǎn)時(shí)甩油;具有足以滲到電梯鋼絲繩、絲股間及繩芯的特性。
值得注意的是:制成后不能立即使用,需施加一定拉伸載荷,經(jīng)一定時(shí)間強(qiáng)制產(chǎn)生初期延伸狀態(tài)的鋼絲繩。經(jīng)預(yù)拉伸,鋼絲繩直徑略變細(xì)成為穩(wěn)定狀態(tài),耐久性增加,實(shí)質(zhì)彈性系數(shù)提高。電梯部件中,預(yù)拉伸鋼絲繩為較佳選擇。
辛格林電梯均采用預(yù)拉伸型鋼絲繩,運(yùn)行時(shí)受力更均勻,使用壽命相對(duì)于無(wú)預(yù)拉伸型鋼絲繩顯著提高,辛格林電梯,與您安全同行!
辛格林電梯為滿(mǎn)足客戶(hù)的需求,讓客戶(hù)能夠更加了解辛格林電梯企業(yè)以及辛格林電梯工業(yè)園?全貌,特別推出了新一期“云參觀(guān)·足不出戶(hù)看遍辛格林”直播。
2020-06-20
